اتوماسیون صنعتی

اتوماسیون صنعتی
اتوماسیون صنعتی یا روباتیزه کردن (Industrial Automation) به معنی استفاده از ابزارهای کنترلی به جای نیروی انسانی به منظور هدایت و کنترل ماشین آلات صنعتی و پروسه‌های تولید است. اتوماسیون صنعتی و اتوماسیون به طور کلی به منظور بهره‌گیری از سامانه‌های کنترل مانند سیستم کنترل عددی، سیستم کنترل منطقی قابل برنامه ریزی و دیگر سیستم‌های کنترل صنعتی، مکانیکی و الکترونیکی به کمک رایانه ها برای پایش (کنترل) خط تولید گفته می‌شود، که هدف از آن، کاهش نیاز به دخالت انسان است.


اتوماسیون صنعتی


اتوماسیون صنعتی یا روباتیزه کردن (Industrial Automation) به معنی استفاده از ابزارهای کنترلی به جای نیروی انسانی به منظور هدایت و کنترل ماشین آلات صنعتی و پروسه‌های تولید است. اتوماسیون به منظور بهره‌گیری از سامانه‌های کنترل مانند سیستم کنترل عددی، سیستم کنترل منطقی قابل برنامه ریزی و دیگر سیستم‌های کنترل صنعتی، مکانیکی و الکترونیکی به کمک رایانه ها برای پایش (کنترل) خط تولید گفته می‌شود، که هدف از آن، کاهش نیاز به دخالت انسان است.
اتوماسیون از جهت معنایی “کنترل و هدایت دستگاهی بطور خودکار” میباشد. در صنعت امروزی هدف کنترل رسیدن به معنای کامل لغت اتوماسیون است ولی به دلایل متفاوت این هدف امکان پذیر نیست و دربیشتر مواقع یک سیستم نیمه خودکار داریم که بخشی از کنترل توسط اپراتور و بخشی از آن توسط سیستم کنترل تعبیه شده انجام میگیرد.
یکی از مهمترین ارکان تولید صنعتی، اتوماسیون است که تا قبل از پیدایش آن، از دستگاههای مختلفی برای کنترل خطوط تولید استفاده می کردند که هر یک به شکل مجزا عمل می کردند و در آنها محدودیت ها و مشکلات زیادی نیز وجود داشت. هدف از اتوماسیون سازی و استفاده از روبات، افزایش کارایی تجهیزات صنعتی و تولیدی است. هماهنگی و تناسب میان دستگاهها و روباتها و ایجاد شبکه در یک نظام تولید، نتیجه استفاده از تکنولوژی اتوماسیون می باشد.
 سیستم صنعتی اتوماسیون مسئولیتی بیش از کنترل فرایند تولید را بر عهده دارد که توسط کارشناسان مربوطه تنظیم شده و عبارت است از:
1.     تبادل اطلاعات بین قسمت های مختلف تولید
2.    برقرار کردن استراتژی های کنترلی در کارخانه
3.     ایجاد یک واسطه بین کاربر و مجموعه تحت کنترل


فرآیندهای تولید سیستم های اتوماسیون


سیستم صنعتی اتوماسیون دارای دو فرایند تولید می باشد که عبارت است از
1.     فرایندهای پیوسته (واگرا) از قبیل پالایش، پتروشیمی، شیمیائی، غذائی و ...
2.     فرایندهای گسسته (همگرا) از قبیل خودرو، الکترونیک، لوازم خانگی و ...

فرایند تولید متناسب با نوع محصول مورد نظر به سه بخش تولید، بسته بندی و توزیع تقسیم می شود که مهمترین بخش فرایند ساخت همان تولید است. روباتهای جابه جا کننده و برش دهنده از سنجش کیفیت مواد اولیه، انجام عملیات ابتدائی ساخت روی آنها تا فراوری محصول نهائی و آزمایش های پایانی کنترل محصول، پای ثابت این بخش در اکثر خطوط تولید می باشند. اما از آنجا که تمام فراورده ها و محصولات در پایان فرایند تولید نیاز به بسته بندی دارند و عواملی از قبیل سادگی حمل، مدت مصرف، مسائل بهداشتی، و.... در کیفیت محصول و توزیع فروش آن تأثیر گذارند، نیازمند نظارت نیروی انسانی است. زمان قرار گرفتن محصولات در خودروهای باربری تا عرضه محصول در فروشگاهها بخش توزیع انجام می شود. در این مرحله نیز استفاده از روباتهای ویژه بارگیری و خطوط حمل و نقل هوشمند، یکی از مهمترین دستاوردهای اتوماسیون در بخش توزیع است.
سیستم صنعتی اتوماسیون حتی در سطوح مدیریتی تولید نیز نقش مهمی را ایفا می کند. این کار به وسیله واسط های ماشین انسان (HMI) صورت می گیرد زیرا علاوه بر کنترل سیستم، جمع آوری، هماهنگ سازی اطلاعات و نمایش آن در سطوح مختلف مدیریتی راحت تر انجام می شود. کنترل سیستم به کمک HMI از راه دور به سادگی امکانپذیر است.

 اتوماسیون صنعتی

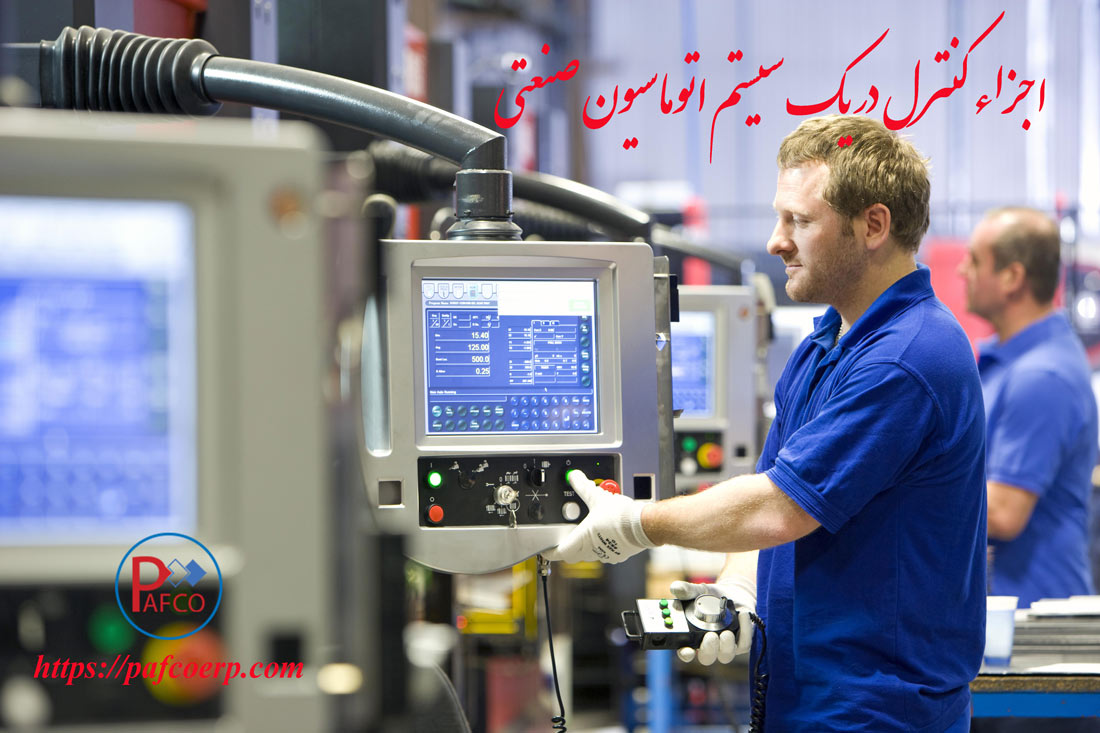

اجزاء کنترل در یک سیستم اتوماسیون صنعتی

اتوماسیون (خودکاری) از سه قسمت اساسی تشکیل شده است که عبارتند از:
1.    اندازه ‌گیرها
2.    کنترل کننده
3.    محرک‌ها که در ادامه هرکدام از این سه قسمت توضیح داده می‌شود.

1- اندازه‌گیرها: اندازه‌گیرها در واقع چشم سیستم‌های کنترل محسوب می‌شوند و با کمی سازی مقادیر فرایندی کنترل کننده را از وضعیت موجود در فرایند آگاه ساخته و در نتیجه کنترل کننده فرمان مورد نیاز را به محرک جهت کنترل فرایند و رسیدن به نقطه تنظیم مورد نظر ارسال می‌نماید. هر دستگاه اندازه‌گیری شامل سه جزء اساسی سنسور، ترانسدیوسر و ترانسمیتر می‌باشد.
-         سنسور (Sensor) سنسور قطعه‌ای است که به پارامترهای فیزیکی نظیر حرکت، حرارت، نور، فشار، الکتریسیته، مغناطیس و دیگر حالات انرژی حساس است و در هنگام تحریک آنها از خود عکس العمل نشان می‌دهد و برای این عکس العمل نیاز به انرژی خارجی ندارد.
-         ترانسدیوسر (Transducer) ترانسدیوسر قطعه‌ای است که وظیفه تبدیل حالات انرژی به یکدیگر را برعهده دارد، سنسور پارامتر مورد اندازه‌گیری را به ترانسدیوسر تحویل می‌دهد، سپس ترانسدیوسر آن را به یک سیگنال قابل درک برای کنترلر تبدیل می‌کند لذا برای انجام این تبدیل نیاز به یک منبع انرژی خارجی دارد.
-         ترانسمیتر (Transmitter) ترانسمیتر وسیله‌ای است که یک سیگنال خروجی ترانسدیوسر را به سیگنال استاندارد قابل انتقال تبدیل می‌نماید. از معروفترین استانداردهای ترانسمیترها می‌توان به استاندارد ۴ تا ۲۰ میلی آمپر و ۰ تا ۱۰ ولت اشاره نمود.
۲-  کنترل کننده: قسمت دوم ابزاردقیق بخش کنترل می‌باشد. کنترل عبارتست از سوق و نگهداری یک یا چند فرایند به وضعیت یا وضعیت‌های مطلوب یا مورد نظر. این مفهوم در برگیرنده کنترل کمی، کیفی، حفظ ایمنی و محیط زیست می‌باشد که اهداف اساسی کنترل می‌باشند.
۳-  محرک‌ها: محرک‌ها ادواتی هستند که سیگنال خروجی را از قسمت کنترل کننده گرفته و متناسب با این سیگنال‌ها عمل می‌کنند. از عمده ادوات خروجی می‌توان به شیرهای کنترل و الکتروموتورها اشاره کرد. این ادوات با عملکرد خود باعث کنترل پارامترهای اندازه‌گیری شده در مقدار مطلوب و مورد نظر می‌شوند.


کاربرد اتوماسیون

امروزه کاربرد اتوماسیون صنعتی و ابزار دقیق در صنایع و پروسه های مختلف صنعتی به وفور به چشم می خورد. کنترل پروسه و سیستمهای اندازه گیری پیچیده ای که در صنایعی همچون نفت ، گاز ، پتروشیمی ، صنایع شیمیایی ، صنایع غذایی ، صنایع خودرو سازی و غیره بکار می آید نیازمند ابزارالات بسیار دقیق و حساس می باشند. پیشرفتهای تکنیکی اخیر در کنترل فرایند و اندازه گیری پارامترهای مختلف صنعتی از قبیل فشار ، دما ، جریان و غیره باعث افزایش کیفیت محصولات و کاهش هزینه های تولید گردیده است.
   به طور کلی برخی از مزایای اتوماسیون صنعتی از این قبیل اند:
- تکرارپذیری فعالیتها و فرایندها
- افزایش کیفیت محصولات تولیدی
- افزایش سرعت تولید (کمیت تولید)
- کنترل کیفیت دقیقتر و سریعتر
- کاهش پسماندهای تولید (ضایعات)
- برهمکنش بهتر با سیستمهای بازرگانی
- افزایش بهره وری واحدهای صنعتی
- بالا بردن ضریب ایمنی برای نیروی انسانی و کاستن از فشارهای روحی و جسمی

اتوماسیون صنعتی

 به طور کلی برخی از مزایای اتوماسیون صنعتی از این قبیل اند:
- تکرارپذیری فعالیتها و فرایندها
- افزایش کیفیت محصولات تولیدی
- افزایش سرعت تولید (کمیت تولید )
- کنترل کیفیت دقیقتر و سریعتر
- کاهش پسماندهای تولید (ضایعات)
- برهمکنش بهتر با سیستمهای بازرگانی
- افزایش بهره وری واحدهای صنعتی
- بالا بردن ضریب ایمنی برای نیروی انسانی و کاستن از فشارهای روحی و جسمی
در حال حاضرارتقاء سطح کیفی محصولات تولیدی در صنایع مختلف و در کنار آن افزایش کمی تولید ، هدف اصلی هر واحد صنعتی می باشد و مدیران صنایع نیز به این مهم واقف بوده و تمام سعی خود را در جهت نیل به این هدف متمرکز نموده اند .
لازمه افزایش کیفیت و کمیت یک محصول ، استفاده از ماشین آلات پیشرفته و اتوماتیک می باشد . ماشین آلاتی که بیشتر مراحل کاری آنها به طور خودکار صورت گرفته و اتکای آن به عوامل انسانی کمتر باشد . چنین ماشین آلاتی جهت کارکرد صحیح خود نیاز به یک بخش فرمان خودکار دارند که معمولا از یک سیستم کنترل قابل برنامه ریزی (به عنوان مثال PLC یامدار منطقی قابل برنامه ریزی) در این بخش استفاده میگردد . بخش کنترل قابل برنامه ریزی مطابق با الگوریتم کاری ماشین ، برنامه ریزی شده و میتواند متناسب با شرایط لحظه ای به عملگر های دستگاه فرمان داده و در نهایت ماشین را کنترل کند .
همانطور که گفته شد بخش کنترل در هر سیستم صنعتی بایستی متناسب با شرایط لحظه ای به عملگرها فرمان دهد بنابراین در یک ماشین یا بطورکلی در یک فرایند صنعتی بخش اول یک چرخه کنترلی ، برداشت اطلاعات از فرایند می باشد .
جمع آوری اطلاعات در فرایندهای صنعتی با استفاده از سنسورها یا حسگرها صورت می گیرد . این حسگرها به منزله چشم و گوش یک سیستم کنترلی عمل می کنند . امروزه در بسیاری از ماشین آلات صنعتی استفاده از سنسورها امری متداول می باشد تا جاییکه عملکرد خودکار یک ماشین را می توان با تعداد سنسورهای موجود در آن درجه بندی کرد . وجود سنسورها ی مختلف در فرایند اتوماسیون به اندازه ای مهم می باشد که بدون سنسور هیچ فرایند خودکاری شکل نمی گیرد بنابراین سنسورها یکی از اجزای لاینفک سیستمهای اتوماسیون صنعتی می باشند .
در گذشته نه چندان دور بسیاری از تابلوهای فرمان ماشین آلات صنعتی ، برای کنترل پروسه های تولید از رله های الکترومکانیکی یا سیستمهای پنوماتیکی استفاده می کردند و اغلب با ترکیب رله های متعدد و اتصال آنها به یکدیگر منطق کنترل ایجاد می گردید . در بیشتر ماشین آلات صنعتی ، سیستمهای تاخیری و شمارنده ها نیز استفده می گردید و با اضافه شدن تعدادی Timer و شمارنده به تابلوهای کنترل حجم و زمان مونتاژ آن افزایش می یافت .
اشکال فوق با در نظر گرفتن استهلاک و هزینه بالای خود و همچنین عدم امکان تغییر در عملکرد سیستم ، باعث گردید تا از دهه 80 میلادی به بعد اکثر تابلوهای فرمان با سیستمهای کنترلی قابل برنامه ریزی جدید یعنی PLC جایگزین گردند .در حال حاضر PLC یکی از اجزای اصلی و مهم در پروژه های اتوماسیون می باشد که توسط کمپانیهای متعدد و در تنوع زیاد تولید و عرضه میگردد . به طور خلاصه سیستمهای نوین اتوماسیون و ابزار دقیق مبتنی بر PLC در مقایسه با کنترل کننده های رله ای و کنتاکتوری قدیمی دارای امتیازات زیر است :
- هزینه نصب و راه اندازی آنها پایین می باشد.
- برای نصب و راه اندازی آنها زمان کمتری لازم است .
- اندازه فیزیکی کمی دارند.
- تعمیر و نگه داری آنها بسیار ساده می باشد.
- به سادگی قابلیت گسترش دارند .
- قابلیت انجام عملیات پیچیده را دارند.
- ضریب اطمینان بالایی در اجرای فرایندهای کنترلی دارند .
- ساختار مدولار دارند که تعویض بخشهای مختلف آن را ساده میکند.
- اتصالات ورودی - خروجی و سطوح سیگنال استاندارد دارند.
- زبان برنامه نویسی آنها ساده و سطح بالاست.
- در مقابل نویز و اختلالات محیطی حفاظت شده اند.
- تغییر برنامه در هنگام کار آسان است.
- امکان ایجاد شبکه بین چندین PLC به سادگی میسر است .
- امکان کنترل از راه دور (به عنوان مثال از طریق خط تلفن یا سایر شبکه های ارتباطی) قابل حصول است .
- امکان اتصال بسیاری از تجهیزات جانبی استاندارد از قبیل چاپگر ، بارکد خوان و ... به PLC ها وجود دارد .

اتوماسیون صنعتی

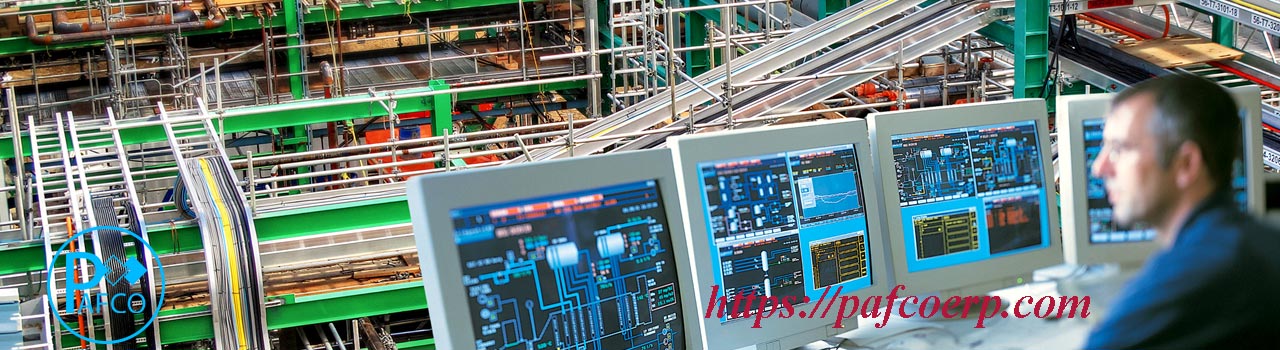

مانیتورینگ

   یکی دیگر از مباحث مهم و مرتبط با اتوماسیون صنعتی ، مانیتورینگ می باشد . امروزه مانیتورینگ یکی از نیازهای اساسی بسیاری از صنایع به خصوص صنایع بزرگ می باشد. بسیاری از صنایع بزرگ مانند صنایع پتروشیمی ، صنایع تولید انرژی ، صنایع شیمیایی و ... بدون استفاده از سیستم مونیتورینگ مناسب قادر به ادامه کار خود نیستند . مونیتورینگ عبارت است از جمع آوری اطلاعات مورد نظر از بخشهای مختلف یک واحد صنعتی و نمایش آنها با فرمت مورد نظر برای رسیدن به اهداف ذیل :
- نمایش وضعیت لحظه ای هر یک از ماشین آلات و دستگاهها
- نمایش و ثبت پارمترهای مهم و حیاتی یک سیستم
- نمایش و ثبت آلارمهای مختلف در زمانهای بروز خطا در سیستم
- نمایش محل خرابی و زمان وقوع ایراد در هر یک از اجزای سیستم
- نمایش پروسه های تولید با استفاده از ابزارهای گرافیکی مناسب
- تغییر و اصلاح Set Point ها حین اجرای پروسه تولید
- امکان تغییر برخی از فرایندهای کنترلی از طریق برنامه مونیتورینگ
- ثبت اطلاعات و پارمترهای مورد نظر مدیران از قبیل زمانهای کارکرد، میزان تولید ، میزان مواد  اولیه مصرفی ، میزان انرژی مصرفی و ...
